¶ DS18B20_ESP8266_Anleitung
Nach folgenden Schritten habe ich den DS18B20 angeschlossen und programmiert.
-
Legende DS18B20
Bitte bei anderen Sensoren, die Verdrahtung (Farbe) / PIN-Belegung beachten. -
Farbe GPIO Rot 3,3 V Schwarz GND Gelb Data=GPIO 2 (D4)
Bild & Spezifikationen von hier: https://www.makershop.de/sensoren/temperatur/ds18b20-wasserdicht/
- Hinweis:
Zum Anschluß von DS18B20 Sensoren an Raspberry Pi oder Arduino wird immer ein passender 4,7 kOhm Widerstand benötigt.
Da ich direkt mit dem ESP8266 gearbeitet habe, wurde kein 4,7 kOhm Widerstand benötigt.

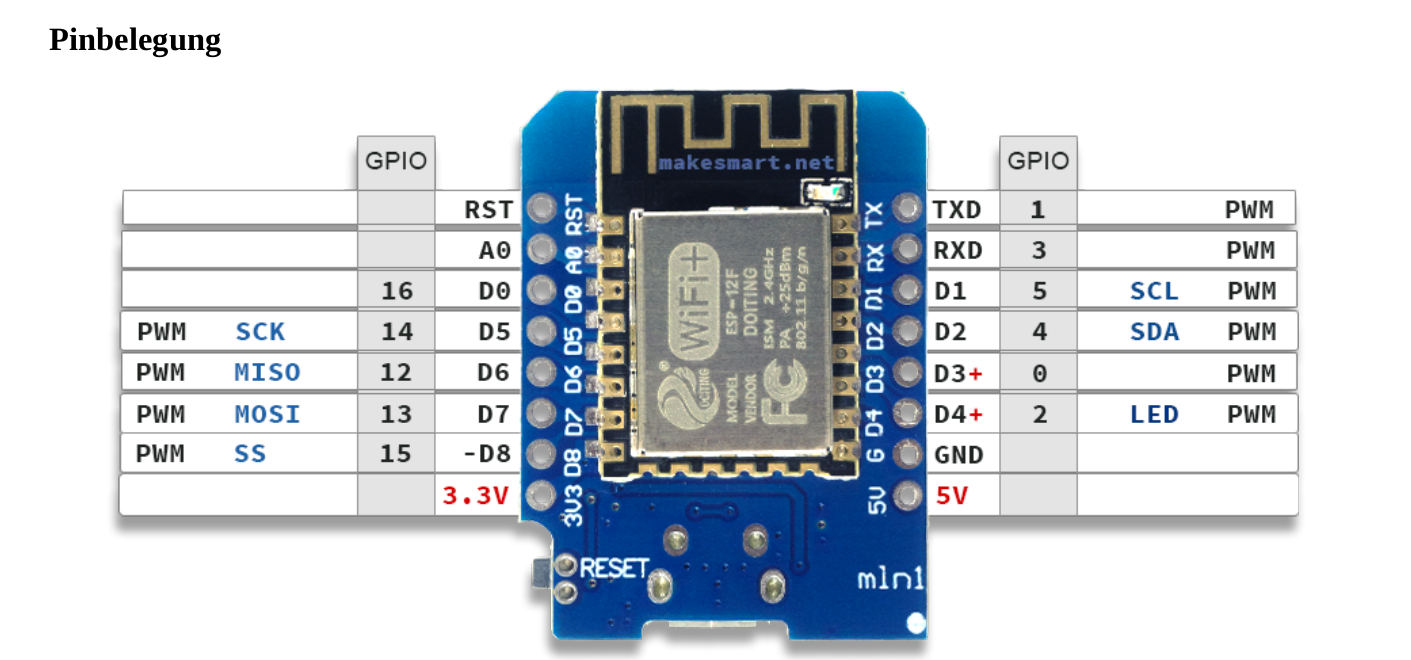

Pinbelegung vom ESP8266 D1 Mini
- Bild & Spezifikationen von hier:
https://makesmart.net/esp8266-d1-mini-datenblatt/
- Hier kann man eine Vorlage des programmierten über WLAN Freifunk.Ortenau.(net) zu Opensensemap Sketch *.ino Downloaden und anpassen.
https://github.com/section77/Mitmachklima/tree/main/code
wlan_ffo-opensensemap-ds18b20.ino
Folgende Anleitung war für die Programmierung des Programms von Arduino IDE die Vorlage: https://randomnerdtutorials.com/esp8266-ds18b20-temperature-sensor-web-server-with-arduino-ide/
Installing Libraries for DS18B20
Sketch wurde in Zusammenarbeit mit @dertika & @klimapower-ho4 erstellt.
