¶ 2. Anlauf (2026-02)
¶ Hardware

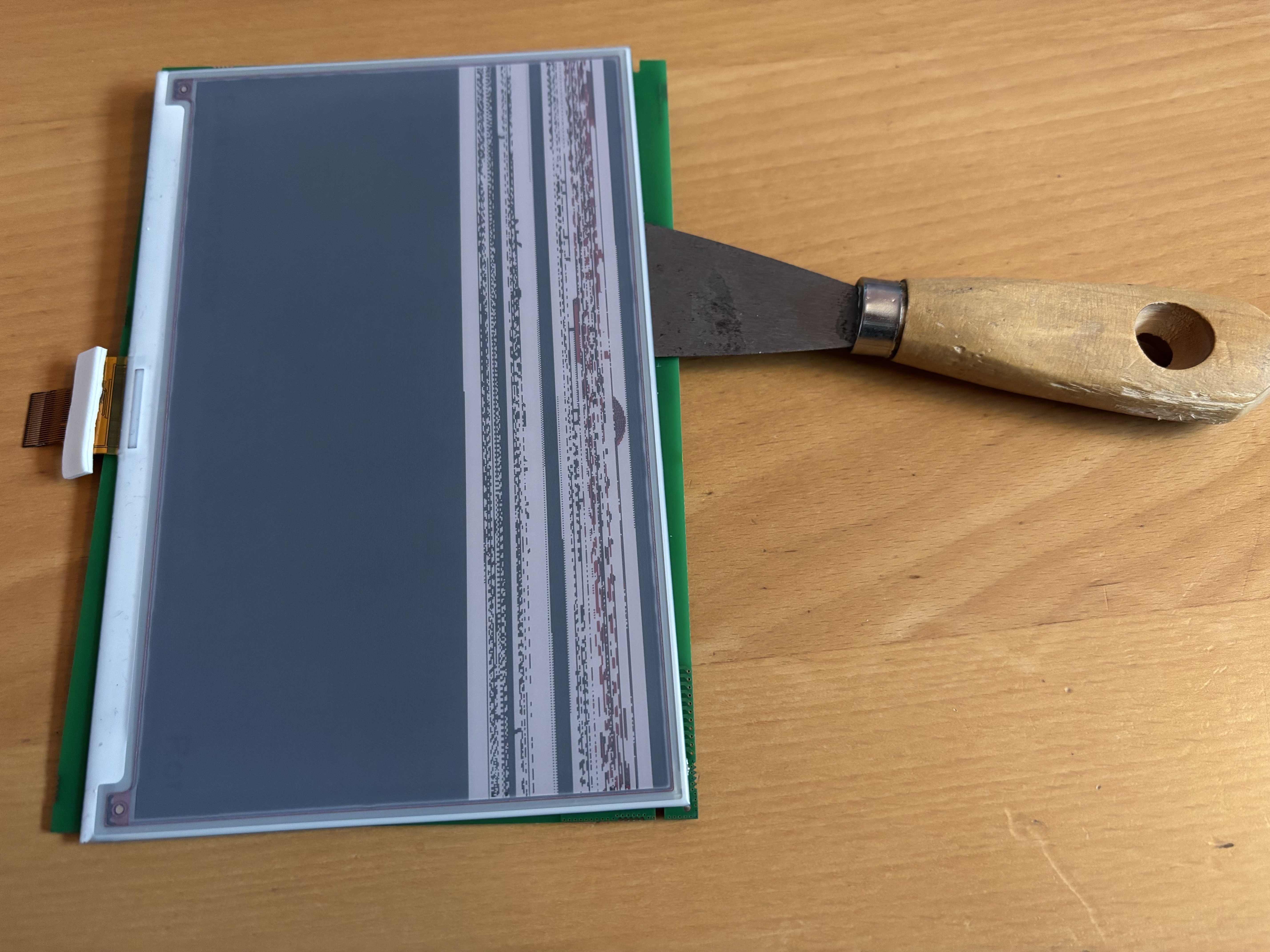

¶ Trennen Display / Platine
ist einfacher als gedacht; mit einem Spachtel kann man vorsichtig zwischen Display und Platine gehen und die beiden Klebepunkte lösen (s. Foto):
¶ Display und Platine

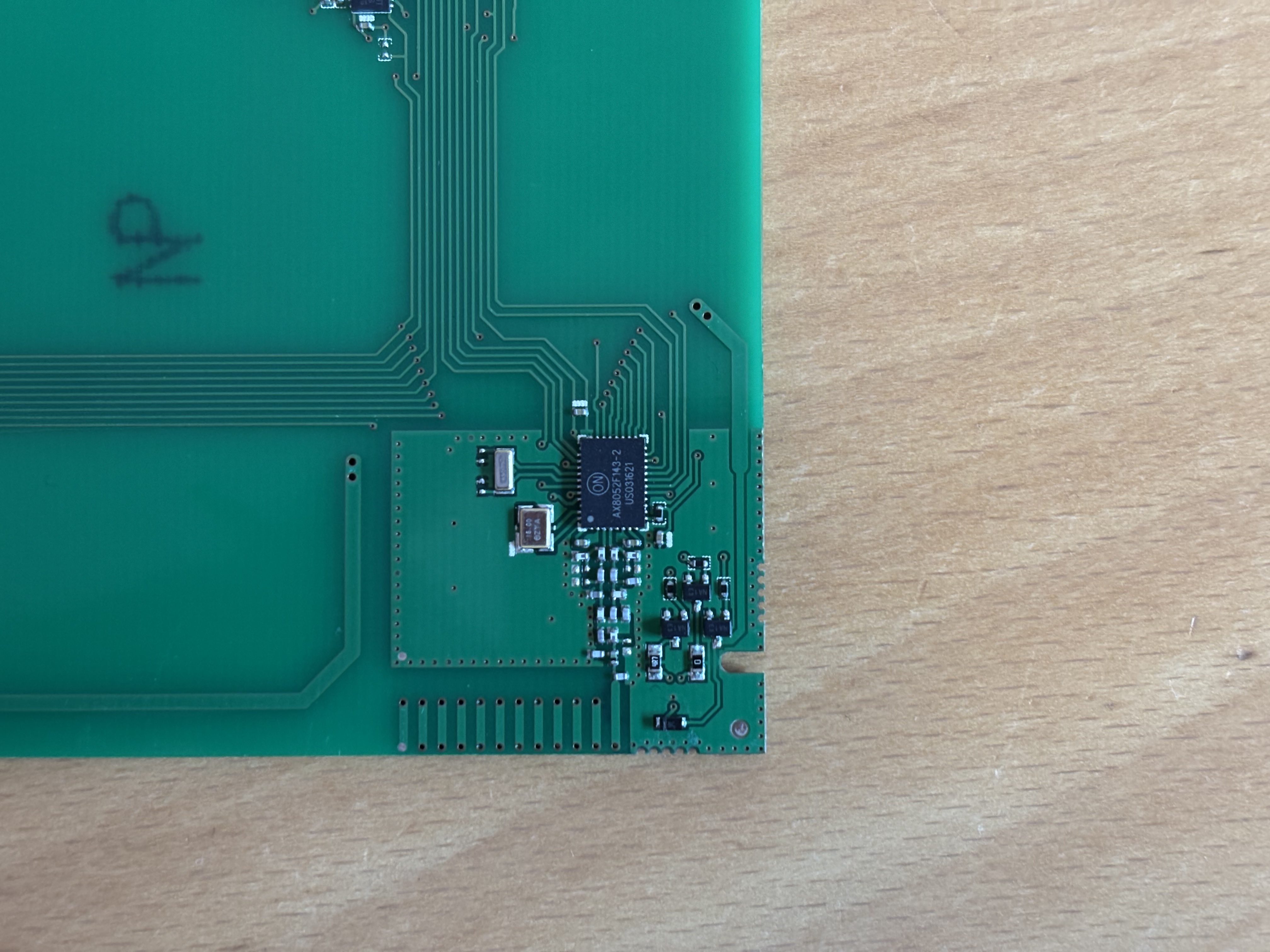

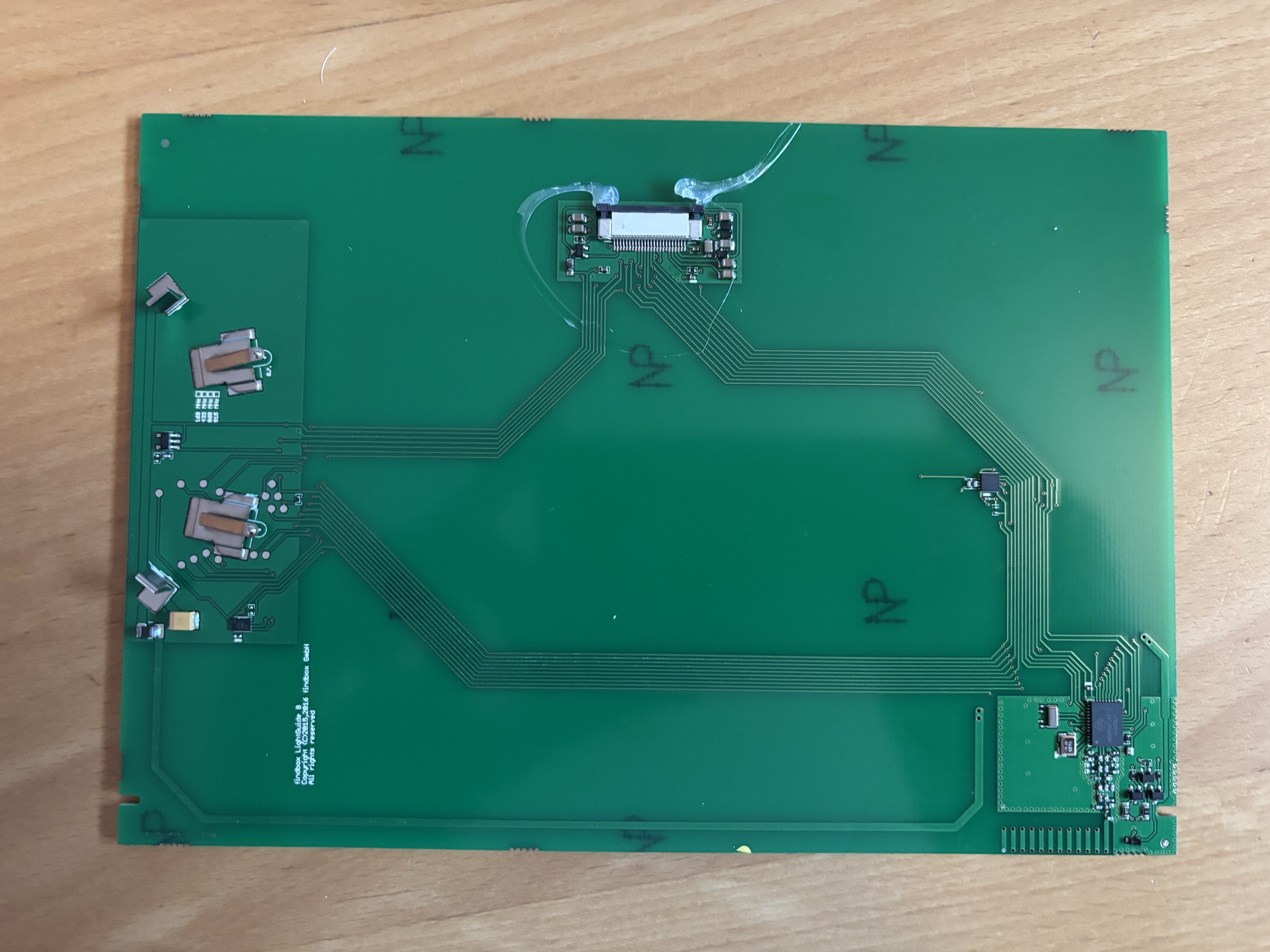

¶ Oberseite Platine

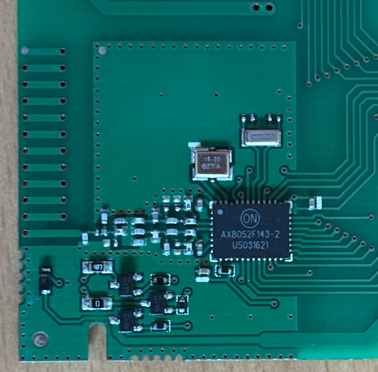

¶ Controller

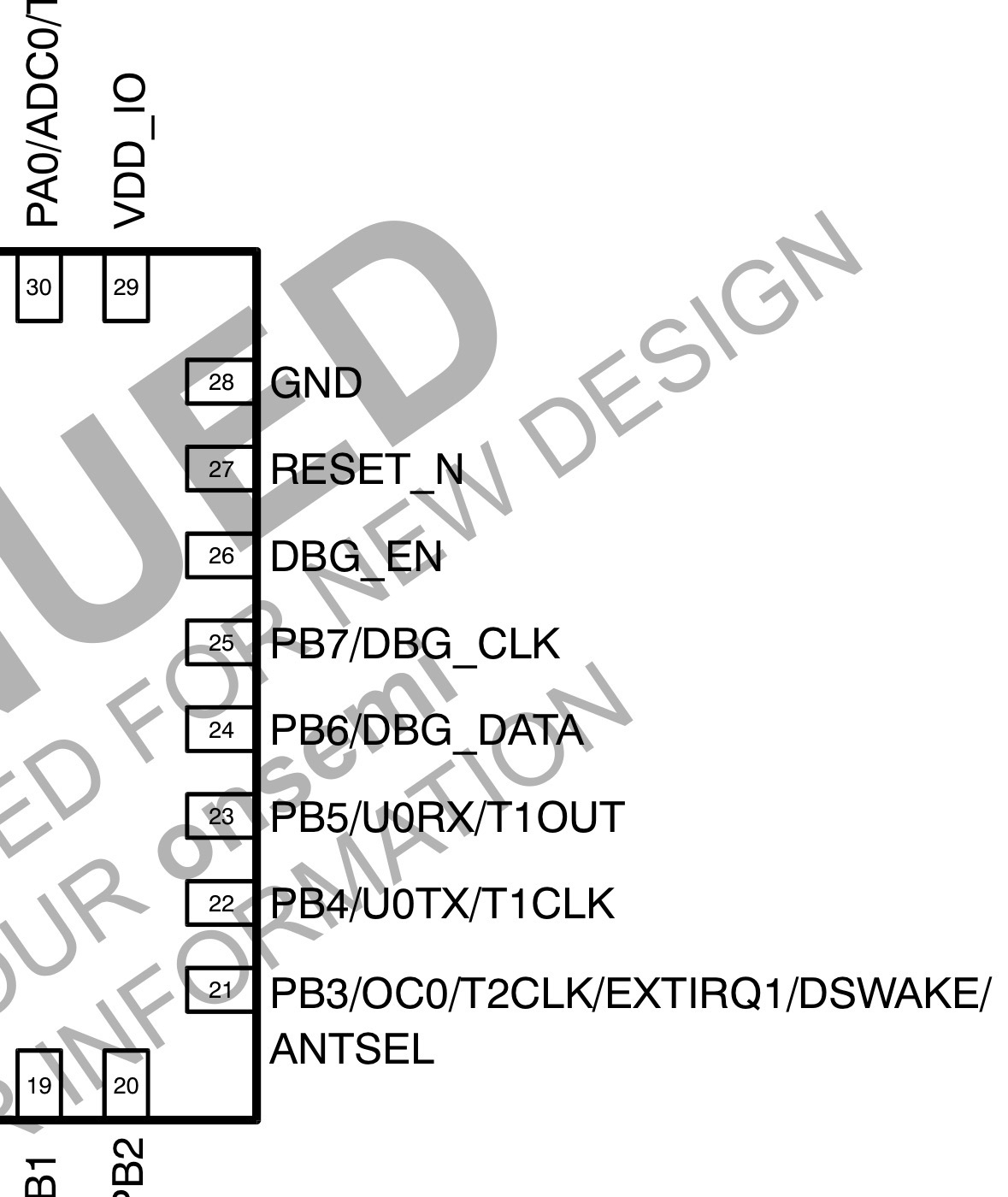

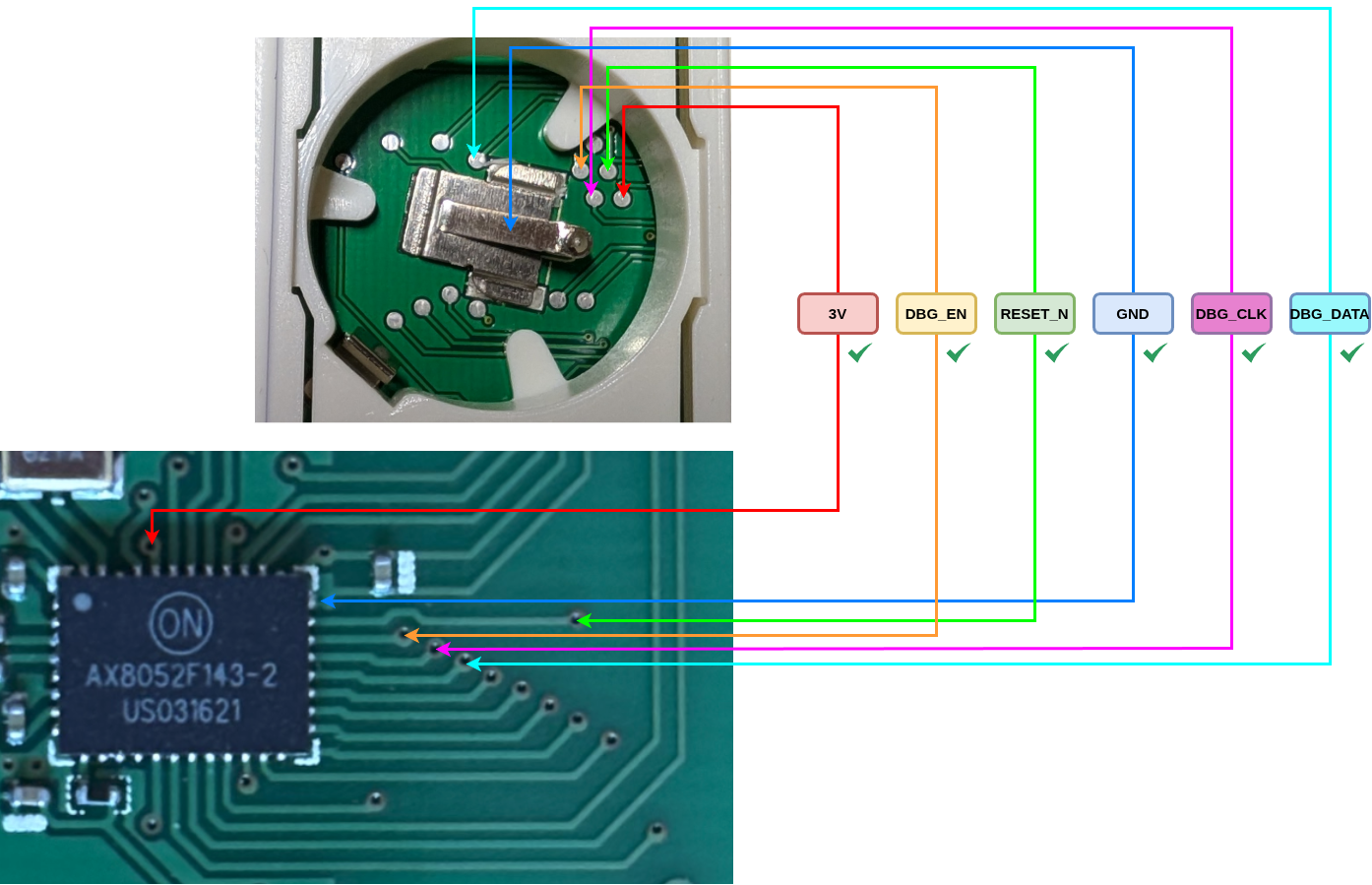

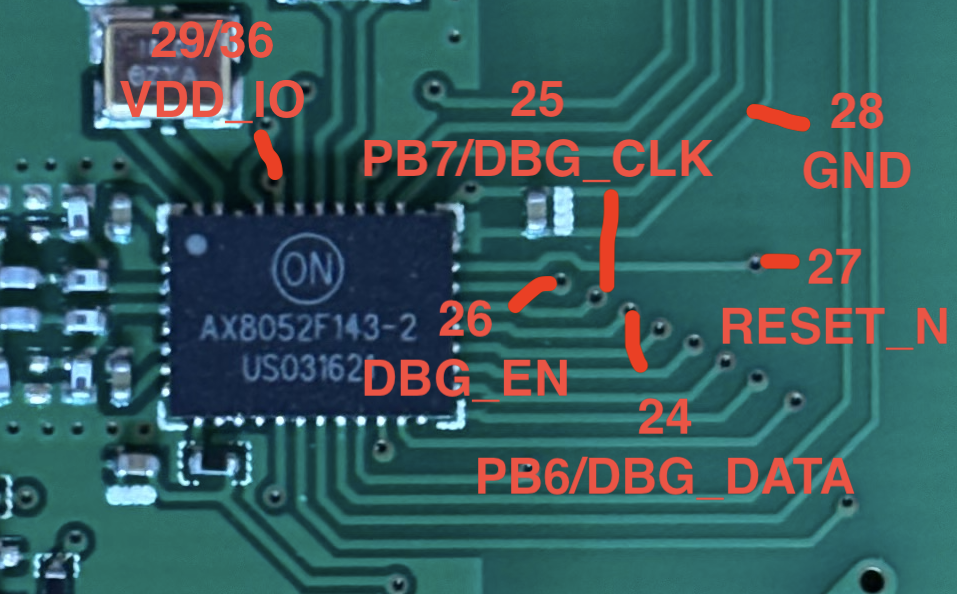

¶ Detail: Pins 24-29
24: PB6/DBG_DATA (✅ als Via und bei den Batteriekontakten)
25: PB7/DBG_CLK (✅ als Via und bei den Batteriekontakten)
26: DBG_EN (✅ als Via und bei den Batteriekontakten)
27: RESET_N (✅ als Via und bei den Batteriekontakten)
28: GND (✅ als Via und als Batteriekontakt)
29: VDD_IO (✅ als Via und als Batteriekontakt)

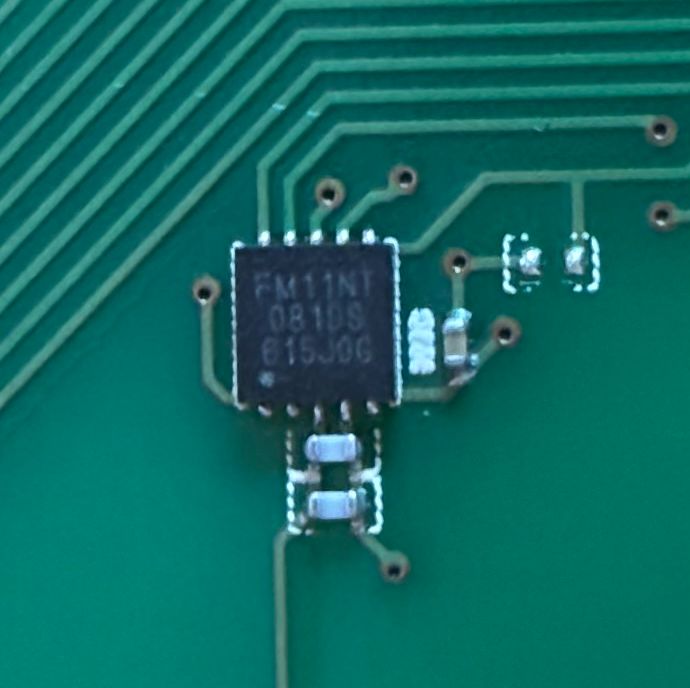

¶ NFC-Chip

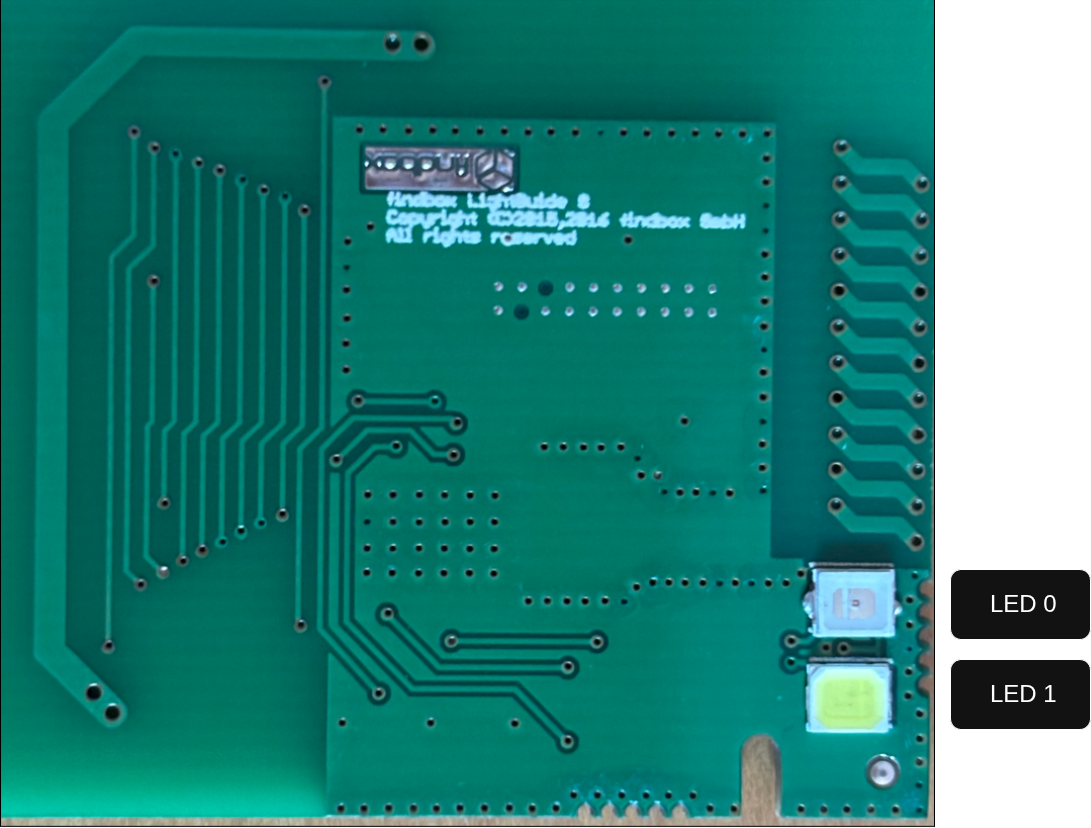

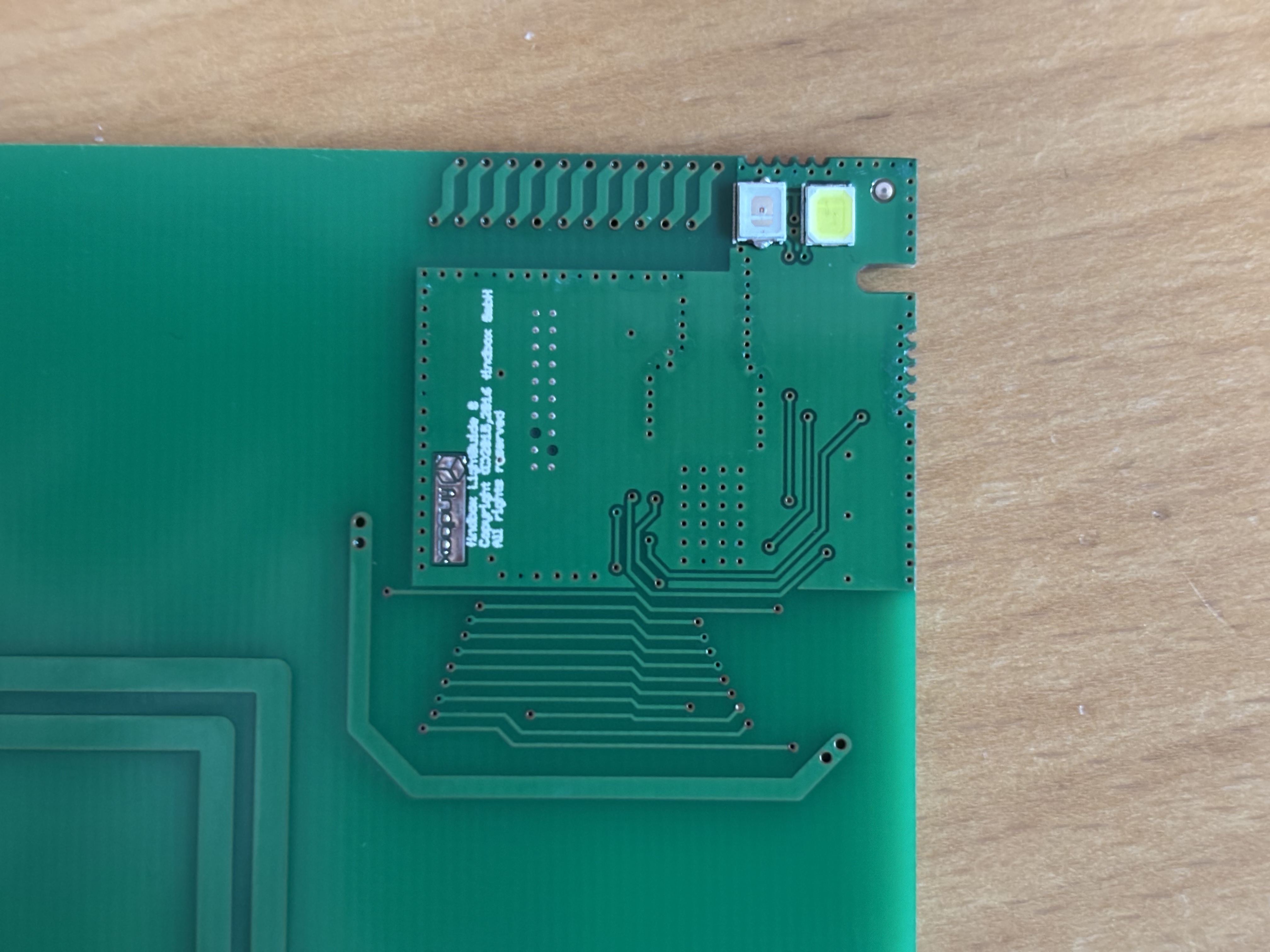

¶ rote (links) und weiße (rechts) LED
Pins zur Ansteuerung:
- rot: Pin 13 (PC4)
- weiß: Pin 18 (PB0)

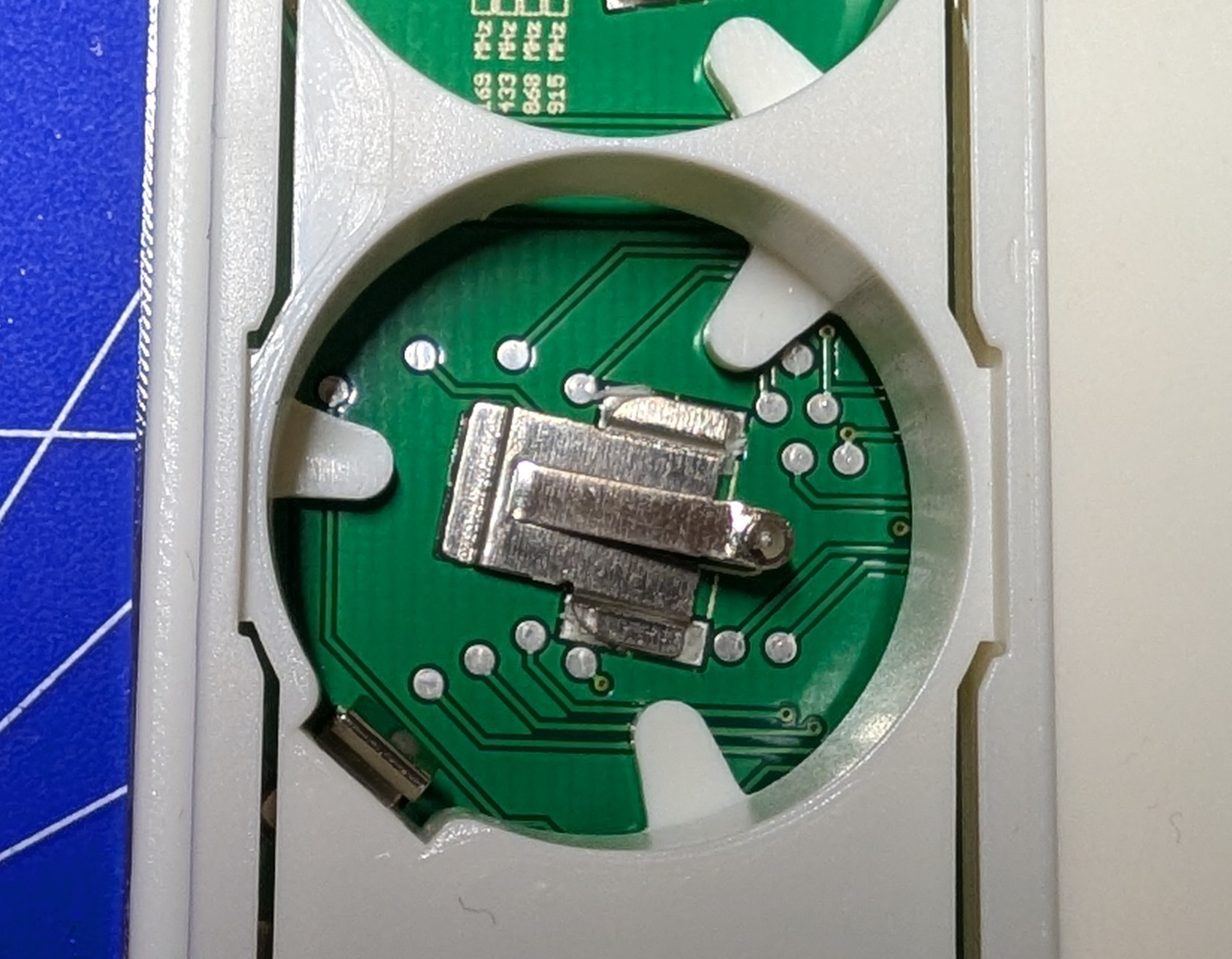

¶ Batteriekontakte und Debug-Punkte

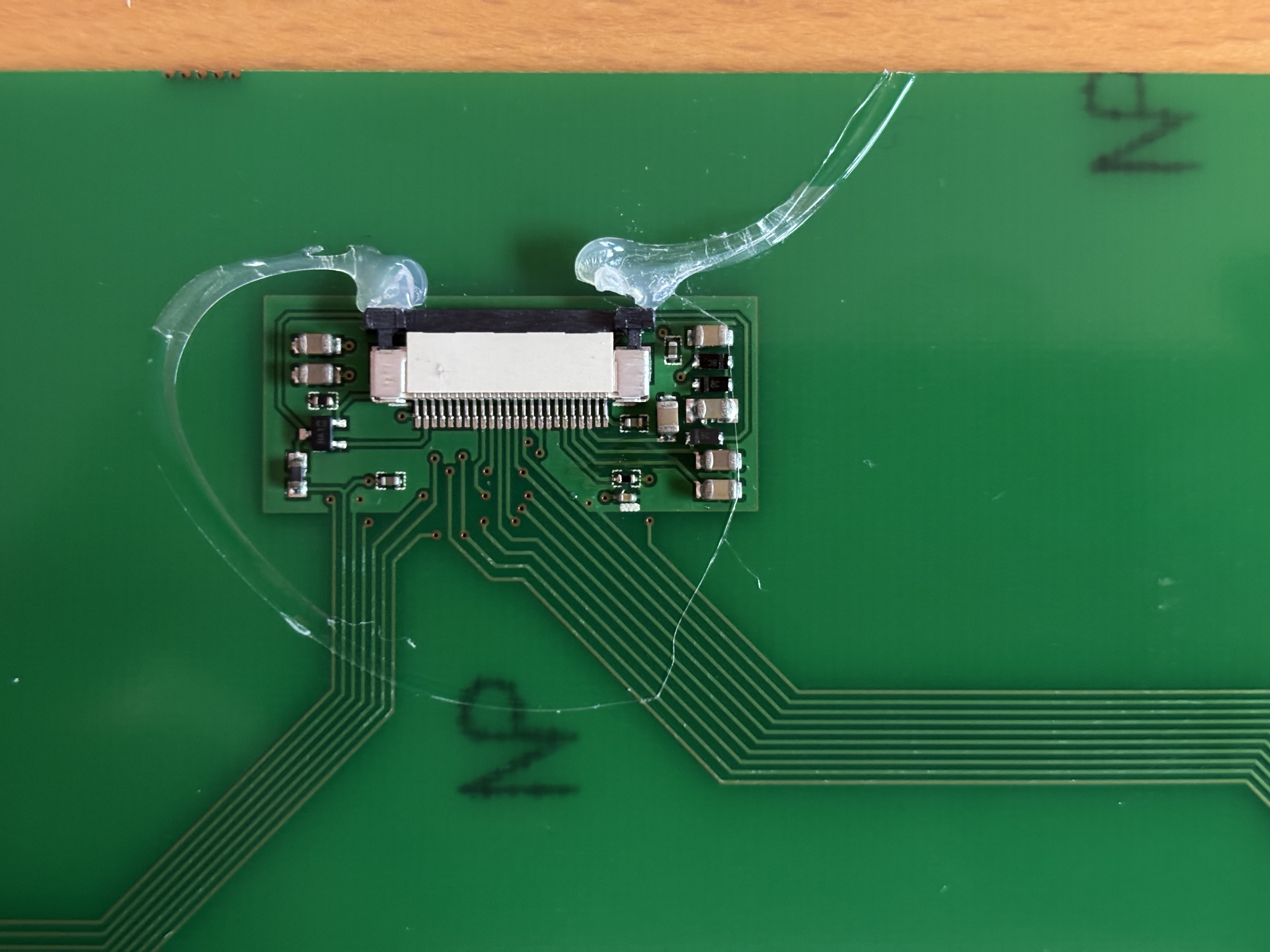

¶ Displayanschluss

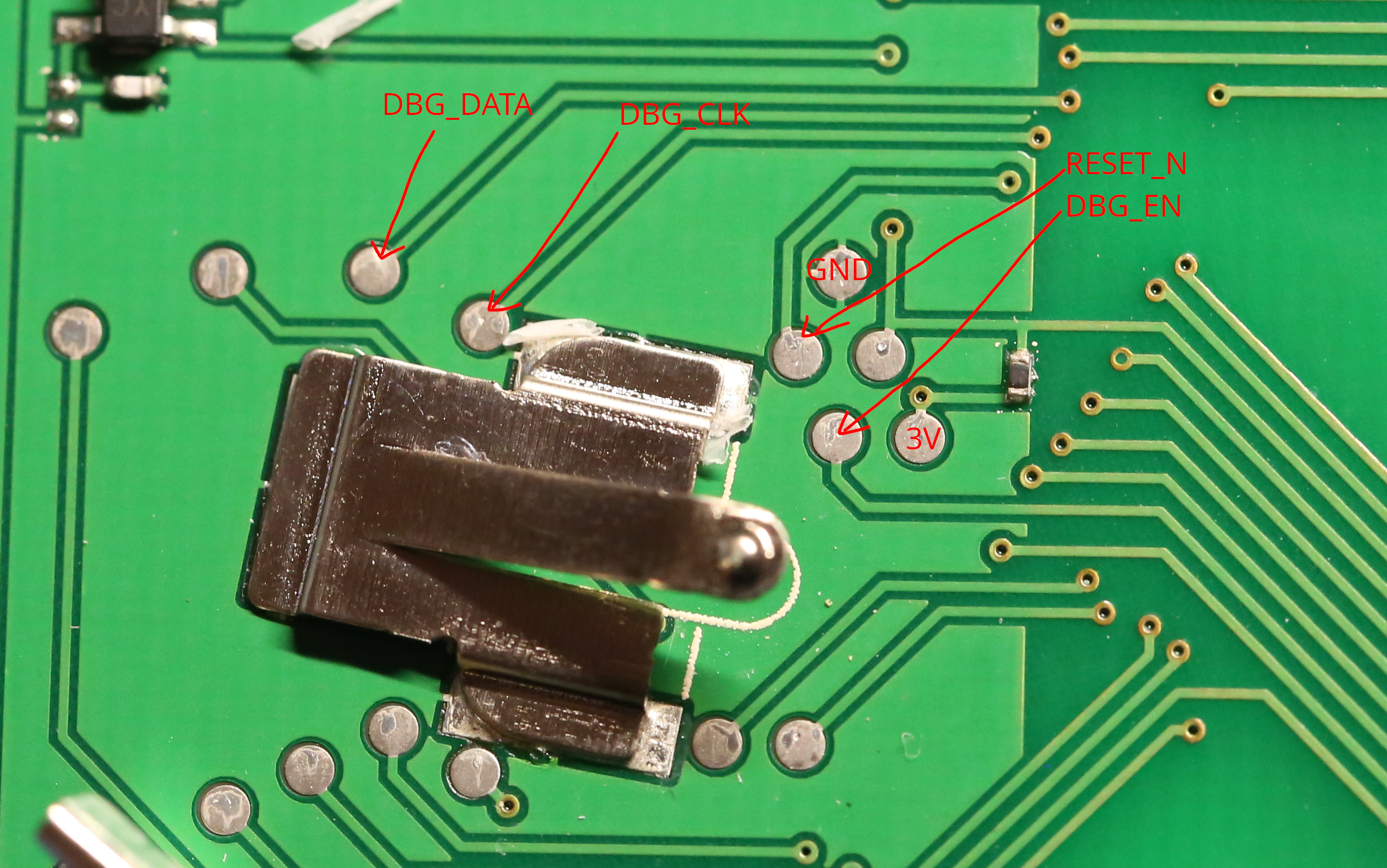

¶ Debug-Kontakte
 |
|
¶ Eckdaten:
- 2-lagige Platine

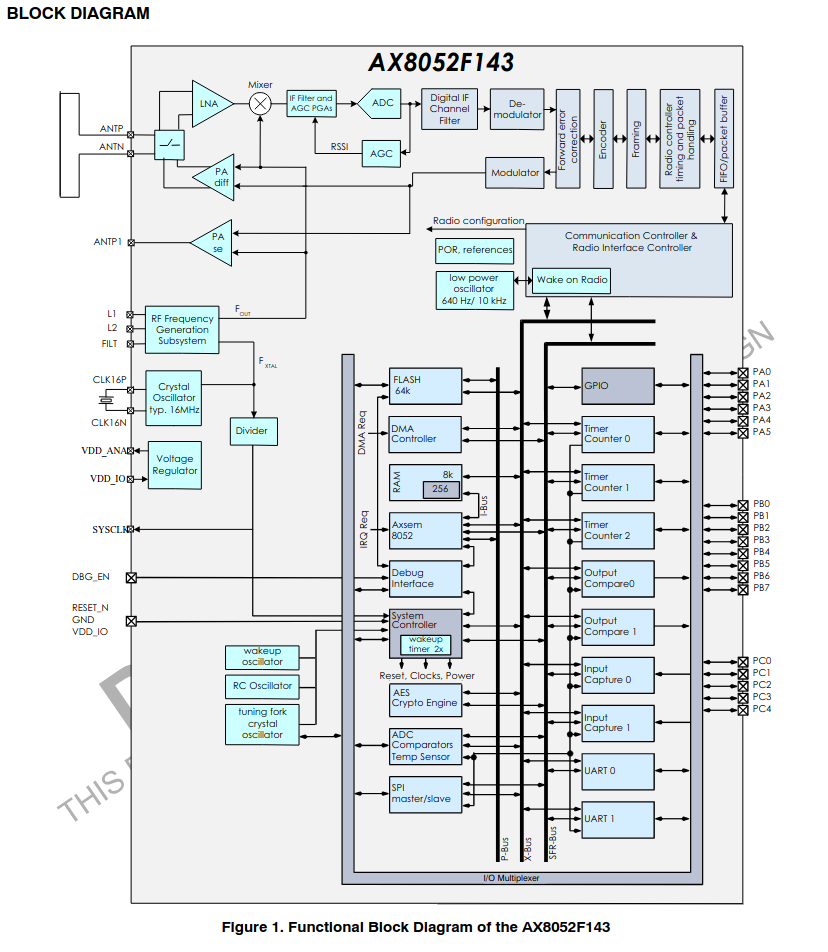

- Haupt-Controller: AX8052F143
- SoC Ultra-Low Power RF-Microcontroller for RF Carrier Frequencies in the Range 27 - 1050 MHz
- Datenblatt (enthält auch Infos zum Debugging): https://www.onsemi.com/download/data-sheet/pdf/ax8052f143-d.pdf
- Der AX8052F143 scheint eine Kombination aus dem AX8052F100 mit einem AX5043 Transceiver zu sein
- Artikel zum AX8052F100
- Stromversorgung: 2x 2477 Zelle (parallel geschaltet)
- NFC-Chip (Kleiner Controller):
- Beschriftung: FM11NT 081DS 615JOG
- Datenblatt: https://resourcewebsite.singoo.cc/15307900505930426/en/pdf/1670211817198/FM11NT081_sds_eng.pdf
¶ Vusion / imagotag
¶ Hardware
GND → Pin 1, Oberseite 1. Pin von rechts
DC / P2_2 → Pin 2, Oberseite 2. Pin von rechts
RESET_N → Pin 4, Oberseite 2. Pin von links
AVDD → Pin 5, Oberseite 1. Pin von links
DD / P2_1 → Pin 7, Unterseite 2. Pin von links
¶ Software
CC2510 Basic Software Examples
ESP_CC Flasher (Section77 Edition)
¶ Linksammlung
Dmitrys Basisarbeit: Hacking eInk Price Tags
Guter Thread dazu auf mikrocontroller.net
Hackaday: FLASHING TI CHIPS WITH AN ESP
Doku zum Funkprotokoll SimpliciTI
Hackaday: REVERSE ENGINEERING E-INK PRICE TAGS, Original-Artikel dazu: Reverse engineering an e-ink display
