¶ 3D-Druck
¶ Kalibration
¶ Fragen
¶ Worin unterscheiden sich die Filamente?
¶ Vergleiche
- http://www.3d-druck-community.de/forum-23.html
- https://www.thingiverse.com/groups/german-makers/topic:747
- https://www.heise.de/make/artikel/FDM-3D-Drucker-im-Vergleich-2545710.html
¶ Marlin-Firmware aufspielen
- Toms passendes Video
- Marlin-Homepage
- Marlin-Firmware Github-Repo
- Board-Config für Anet A8 in Arduino
¶ Pimpen
- MOSFETs (Sicherheit für die Abschaltung der Bettheizung), RepRap-Seite dazu
- https://www.youtube.com/watch?v=KgpeB1dEOTA
- E3D-Kopf (erlaubt höhere Druckgeschwindigkeiten wg. geringerer Masse am Kopf)
- https://pevly.com/anet-a8-upgrades/
- Bett-Isolation für kürzere Aufheizzeiten und geringere Energiekosten beim Druck
- TMC-Treiber
¶ Kalibration
- Wie führe ich eine Kalibration durch?
- Modifikation Marlin-Firmware für Autolevel-Probe (am Beispiel des BLTouch)
- Setting Z offset with Bltouch or Other Probe in Marlin Firmware
- Welchen Vorteil bringen diese Auto-Level-Köpfe?
- http://reprap.org/wiki/Calibration
- Kalibrations-Druck
- http://reprap.org/wiki/Triffid_Hunter's_Calibration_Guide
- Automatic Bed Leveling im Wiki der Marlin Firmware
¶ Installation Auto Bed Level Sensor
- Typ:
- M8 2mm sensing DC 5 V NPN NC LJ8A3-2-Z/AX-5V
- induktiv
- NPN
- 5 V (braun: +5V - passender Pin auf dem freien Wannenstecker auf dem Board; schwarz: GND - schwarze Leitung vom Z-Endschalter; blau: Sensor - braune Leitung vom Z-Endschalter)
- NO (?)
- Video zur Identifikation der korrekten Anschlussweise des Sensors
- Toms Video zur Installation des induktiven Sensors
¶ Änderung am Slicer, um Auto leveling zu aktivieren
-
hinter dem Kommando "G28" muss noch ein "G29" eingefügt werden, zB so:
G28 W ; home all without mesh bed level G29 ; auto leveling -
zu finden in Cura:
- Settings -> Printer -> Manage Printers -> (Drucker auswählen) -> Machine Settings -> im Fenster "Start GCode":
G21 ; set units to millimeters G90 ; use absolute positioning M82 ; absolute extrusion mode G28 W ; home all without mesh bed level G29 ; auto leveling G80 ; mesh bed leveling M104 S{material_print_temperature} ; set extruder temp M140 S{material_bed_temperature} ; set bed temp M190 S{material_bed_temperature} ; wait for bed temp M109 S{material_print_temperature} ; wait for extruder temp G92 E0.0 ; reset extruder distance position G1 Y-3.0 F1000.0 ; go outside print area G1 X60.0 E9.0 F1000.0 ; intro line G1 X100.0 E21.5 F1000.0 ; intro line G92 E0.0 ; reset extruder distance position
- Settings -> Printer -> Manage Printers -> (Drucker auswählen) -> Machine Settings -> im Fenster "Start GCode":
¶ Tools
¶ Editoren (zur Gestaltung und Bearbeitung von Objekten)
¶ Slicer (zur Umwandlung von STL-Dateien in GCODE-Dateien für den Drucker; damit werden verschiedene Parameter wie Ausrichtung, Füllung, Druckgeschwindigkeit etc. definiert und in einen Laufpfad für den Drucker gewandelt)
- Cura (Win, Linux, OSX); Steuerung
- PrusaSlicer
¶ Sonstige
- OctoPrint ein Web-Interface für 3D-Drucker (braucht einen RPi, ermöglicht u.a. die Beobachtung des Drucks via USB-Cam); Installations-Mitschrieb OctoPi
- Remote Apps für OctoPrint
- Plugins für OctoPrint
- sehr praktisch (getestet)
- Autoselect
- Bed Level Visualizer
- BetterHeaterTimeout
- Detailed Progress Plugin
- DisplayZ
- Fullscreen
- HeaterTimeout
- Navbar Temp
- Preheat Button
- OctoPrint-Webcamsb
- OctoPrint-Tempsgraph
- Printer Statistics
- sehr praktisch (getestet)
¶ Shops
- https://www.igo3d.com/de/
- https://shop.filamentonline.de/de/
- deutscher Shop mit Einzelteilen (Bohrers)
- Rewex
- Extrudr
- Ostalb3D
- Prusament
- 3d-printmaster Shop mit Filament verschiedener Marken
- BFI3D 3D-Drucker & Filament Online Shop
¶ Filament-Recycling
¶ Gelernt
¶ Druckqualität
- die Cura-Profile "high/normal/low" verändern i.W. die Schichtstärke, wobei "dünnere Schicht" mit "höhere Qualität" gleichgesetzt wird
- sofern der zu druckende Gegenstand es zulässt, sollte die Schichtdicke aber möglichst groß (0,2mm) gewählt werden, um ein besseres Ergebnis zu erzielen
¶ Geschwindigkeit
- Insbesondere der Anfang (die ersten 2-3 mm) sollte mit möglichst geringer Geschwindigkeit (max. 100%; besser 50-80%) gedruckt werden, weil sich ansonsten - trotz warmem Druckbett - die Ecken des Objektes nach oben verziehen können; anschliessend kann die Geschwindigkeit wohl auch auf 200% erhöht werden - das Druckergebnis leidet darunter nicht erkennbar
- Cura sliced per default mit 50mm/s und die erste und die letzte Schicht wird mit 25mm/s Geschwindigkeit
¶ Zusammenbau des Hotend
- Kein Spalt zwischen dem Nozzle (Düse) und dem Throat
- wie:
- zuerst die Düse einschrauben bis zum Anschlag
- dann wieder um ca. 1 Umdrehung lösen
- dann Throat einschrauben bis zum Anschlag
- so ist sicher gestellt, dass Throat und Düse einander berühren und kein Spalt existiert
- sonst:
- sammelt sich in diesem Spalt flüssiges Filament und verstopft das Hotend
- wie:
- Luftspalt zwischen Heatblock und Kühlkörper
- wie:
- Heatblock so montieren, dass er den Kühlkörper nicht berührt
- sonst:
- wir zu viel Hitze übertragen
- wie:
¶ Dateiformate
- STL: Quellformat zur Erstellung und Bearbeitung von Gegenständen
- GCODE: gerätespezifisches Ausgabeformat in der Sprache eines bestimmten Druckers mit den Anweisungen für den Druckkopf (inkl. Geschwindigkeiten, Materialstärken, ...)
¶ Probleme
¶ Troubleshooting Guide
- [https://www.simplify3d.com/support/print-quality-troubleshooting/Troubleshooting Guide](https://www.simplify3d.com/support/print-quality-troubleshooting/Troubleshooting Guide)
- A visual Ultimaker troubleshooting guide
- Vorgehen zur Eingrenzung von Problemen
- Wird der Ausdruck auch schlecht, wenn Du eine bereits vorher erfolgreich gedruckte GCode-Datei verwendest?
- nein: die neue Datei ist schlecht -> Einstellungen des Slicers prüfen
- ja: die Datei war ja in Ordnung -> Einstellungen des Druckers prüfen
- Wird der Ausdruck auch schlecht, wenn Du eine bereits vorher erfolgreich gedruckte GCode-Datei verwendest?
¶ Warping
- Abhilfe:
¶ Filament verheddert sich
- Abhilfe:
- darauf achten, dass nur wenig Filament abgerollt wird; am Besten, in dem die Rolle fixiert wird, so dass sie sich nur minimal bewegt

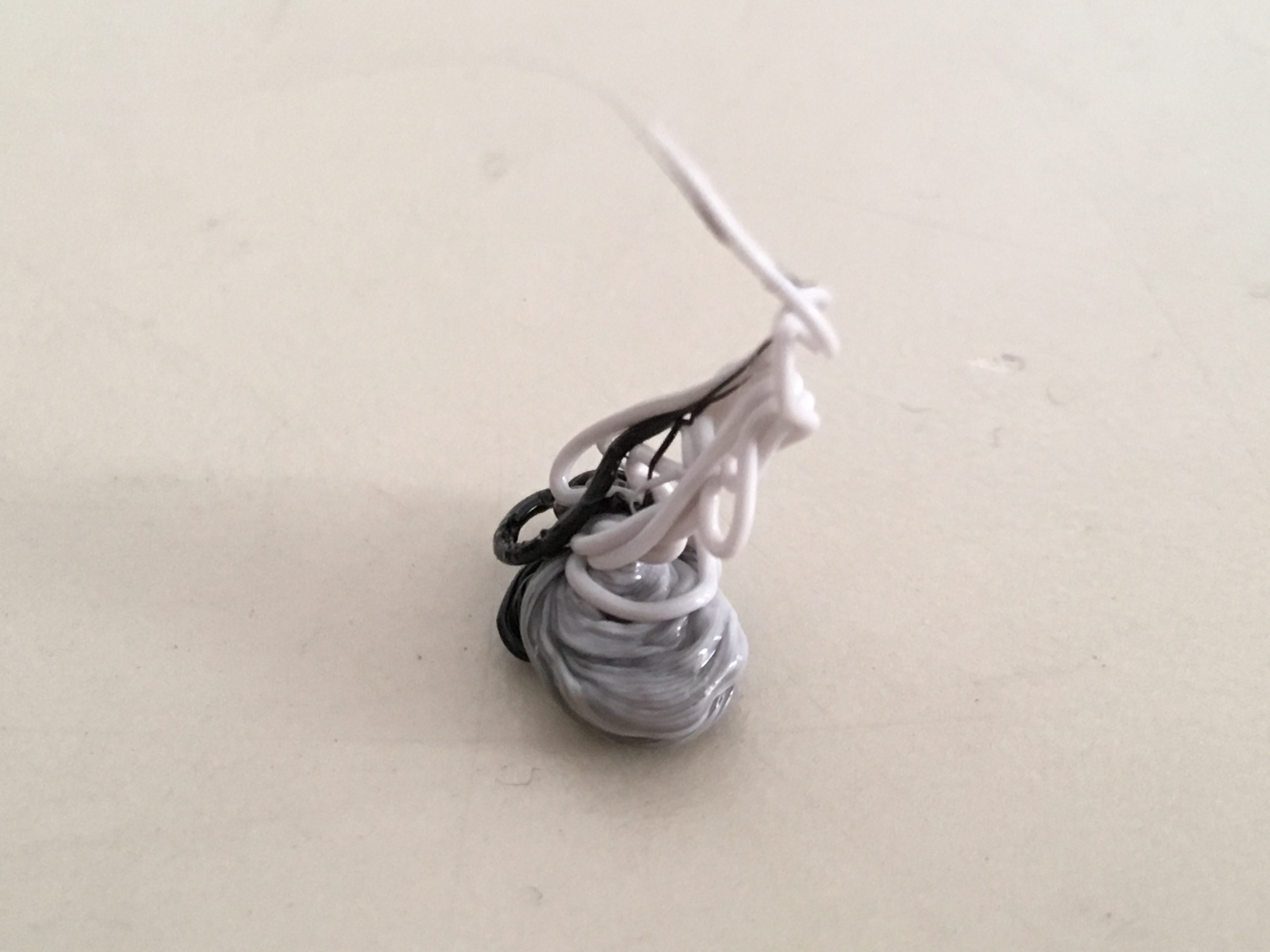

¶ Verstopftes Hotend
¶ Firmware flashes
- Am Besten Display abhängen und Board nur per USB versorgen (andere Versorgung abschalten)
- kurzes Kabel verwenden
¶ Geräte
¶ Anet A8
- Infos über Anet A8
- Zusammenbauvideos
- Review
- Wikiseite
- Upgrades
- Facebook-Gruppe
- Vergleich A8/A6/A3/A2
- Tuning Tipps
- Controller-Board tauschen
- Original-Firmware
¶ Tevo Tarantula
¶ Vergleiche
- Product Chart - interaktiv und sehr aufschlussreich!
- Compare 3D printers by price and reviews
- Price compare - 3D printers
¶ Verbrauch
¶ Spezial-Tricks
¶ Mehrfarbiger Druck durch Filament-Wechsel bei bestimmten Layern
- Cura-Plugin
- Installation auf OSX: Kopieren nach /Applications/Ultimaker Cura.app/Contents/Resources/plugins/plugins/PostProcessingPlugin/scripts
- Vorgehen:
- Objekt laden
- Menü Extensions -> Post Processing -> Modify G-Code: Add a Script -> Change filament at height 3.3 (Anm.: das ist die Version)
- Einstellungen:
- "Pause Type: Layer oder Height
- "Pause/Change method": M25 Pause SD Print (auch wenn man nicht von SD druckt)
- nicht "Cool extruder on pause"
- Rest auf default
- Anm.: es lassen sich auch mehrere Filament-Wechsel in einem Objekt vornehmen
- wenn die Höhe/der Layer erreicht ist, fährt der Kopf in die eingestellte Park-Position und der Drucker piept
- Filament wechseln
- in Octoprint sieht man, dass der Drucker auf "Pause" gewechselt hat -> auf "weiter" klicken
- das war's
¶ Mehrfarbiger Druck
¶ Nozzle reinigen vor Start des Drucks
- http://marlinfw.org/docs/gcode/G012.html
- http://diy3dtech.com/nozzle-cleaning-g-code/
- https://reprap.org/wiki/Start_GCode_routines
- http://print.theporto.com/posts/purge-and-nozzle-wipe-starting-gcode/
- http://www.soliforum.com/topic/231/improved-start-and-end-gcode/
¶ Druck mit PETG
- https://www.matterhackers.com/news/how-to-succeed-when-printing-with-petg-filament
- https://www.3dprintem.com/petg-does-not-stick/
¶ Nachbearbeitung der Oberfläche von Drucken
¶ Was tun, wenn der Ausdruck nicht haftet?
¶ Links
- https://all3dp.com/free-stl-editor-open-edit-stl-file/
- https://all3dp.com/de/die-beste-3d-drucker-software-3d-druck-programme/
- https://www.shapeways.com
- https://pinshape.com/search/designs?q=wemos
- http://www.hongkiat.com/blog/download-free-stl-3d-models/
- https://www.amazon.de/Getting-Started-3D-Printing-Tangible/dp/1680450204/ref=sr_1_1
- https://3d-reparatur.de (s. auch: https://www.heise.de/make/meldung/3D-Druck-Modell-Sammlung-fuer-Repair-Cafes-online-4519122.html)
¶ Quellen für STL-Dateien
- Thangs - Meta-Suchmaschine über mehrere Datenbanken
- YouMagine
- https://thingiverse.com/
- https://www.ezepio.com/de/startseite/
- https://www.myminifactory.com/
- https://www.3dizingof.com/product-category/free-designs/
- https://www.threeding.com
- https://cults3d.com/en
- https://pinshape.com
- Quelle für CAD-Dateien (FreeCAD, OpenSCAD, ...)
- http://makezine.com/2014/11/10/print-in-place-the-additive-holy-grail/
- Der Bastelbunker
- PlastikJunkies.de
- https://3dprint.wiki/reprap/anet/a8#firmware
- Anet3D-Forum
- THE BEST 3D MODELING AND 3D CAD SOFTWARE TOOLS FOR 3D PRINTING
- Best 3D Printing Tools and Hardware Everyone Should Own
- Make-Forum 3D-Druck
- G-Code Referenz im RepRap-Wiki
- Coole 3D-Druck-Ideen 2018 – 50 nützliche 3D-Druckvorlagen
