¶ Anleitung Hardware - Trägerplatine
¶ 1. Trägerplatine (Octopus DIY) vorbereiten

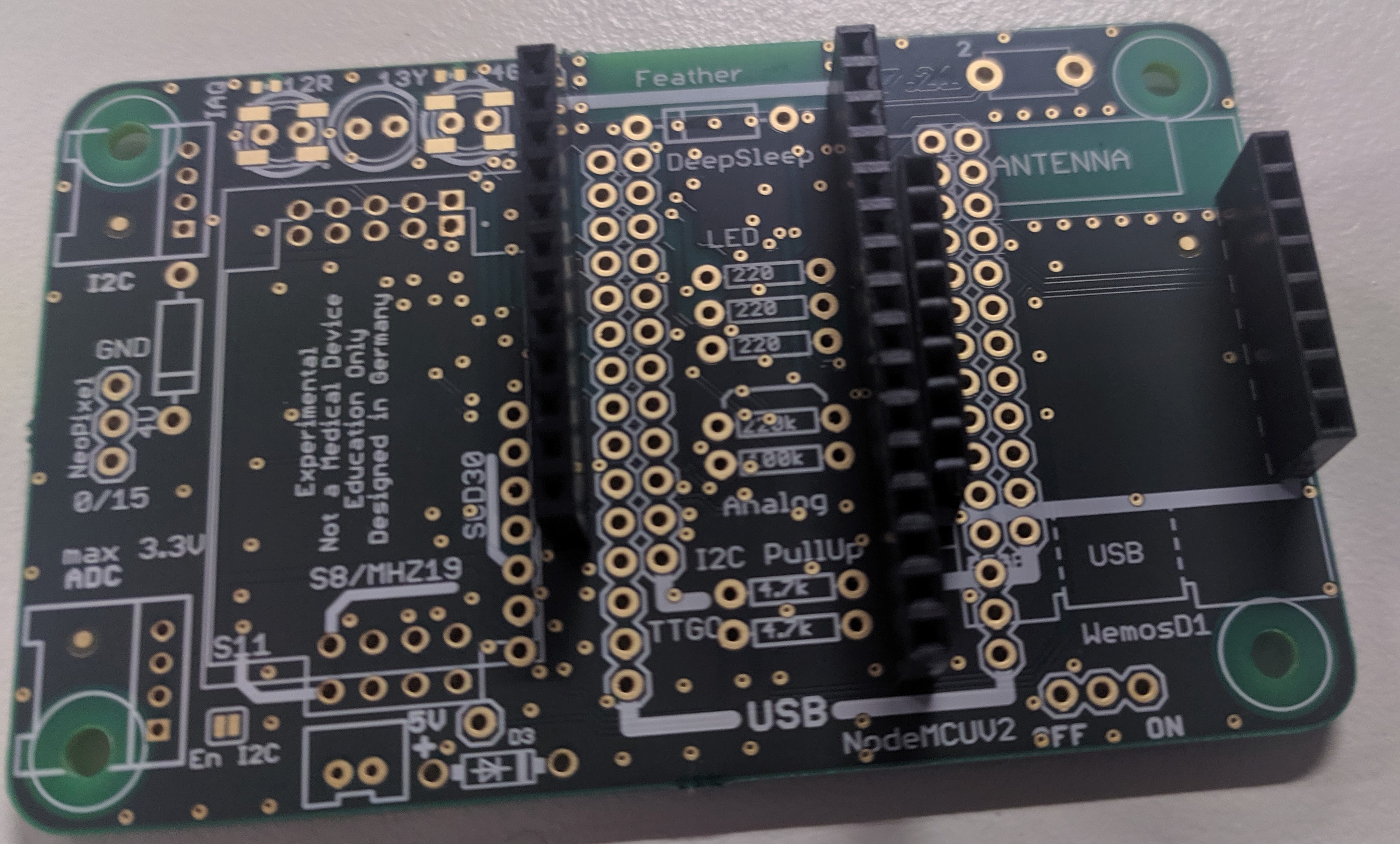

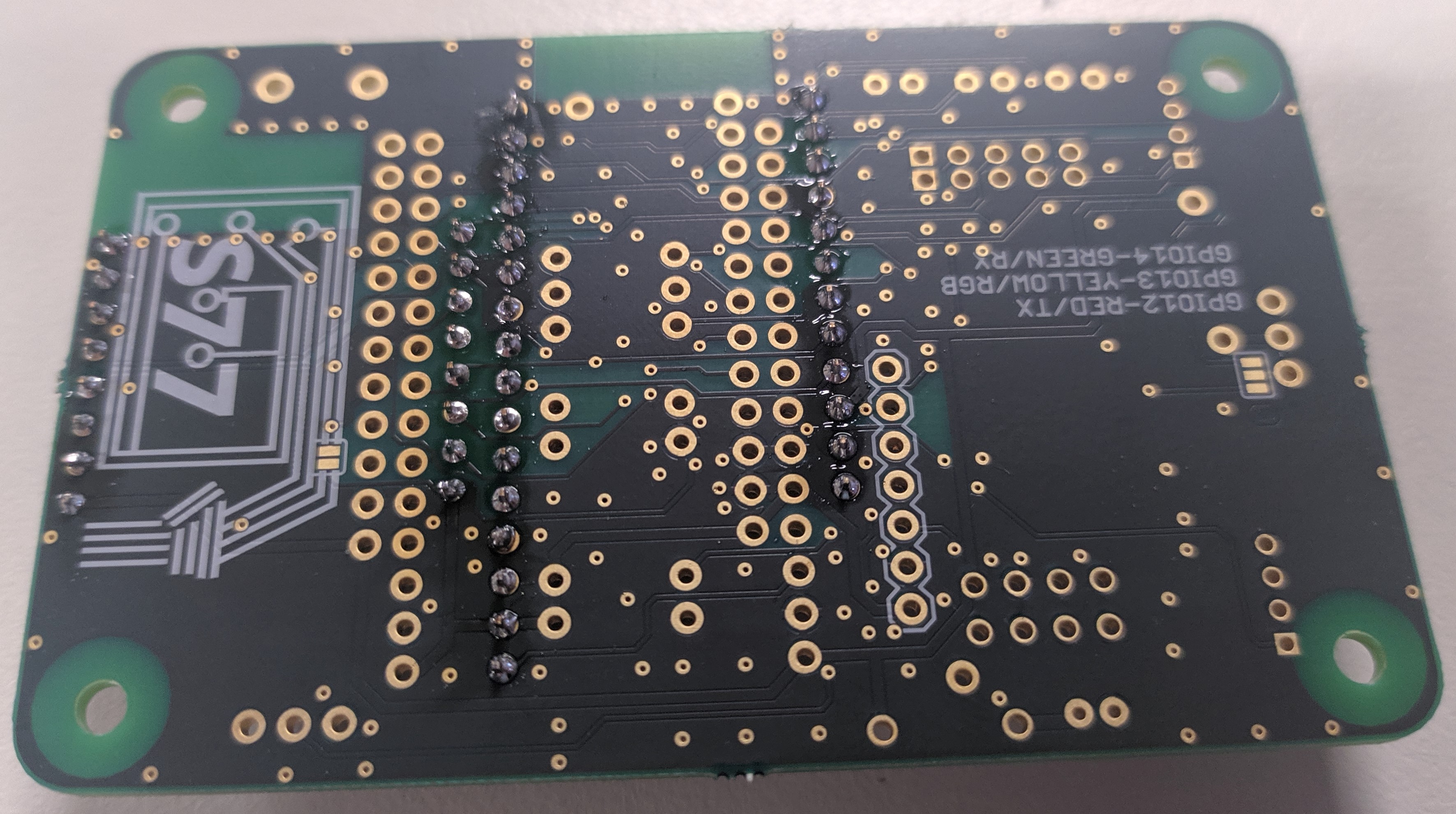

¶ 1.1 Pin-Header auf Trägerplatine löten

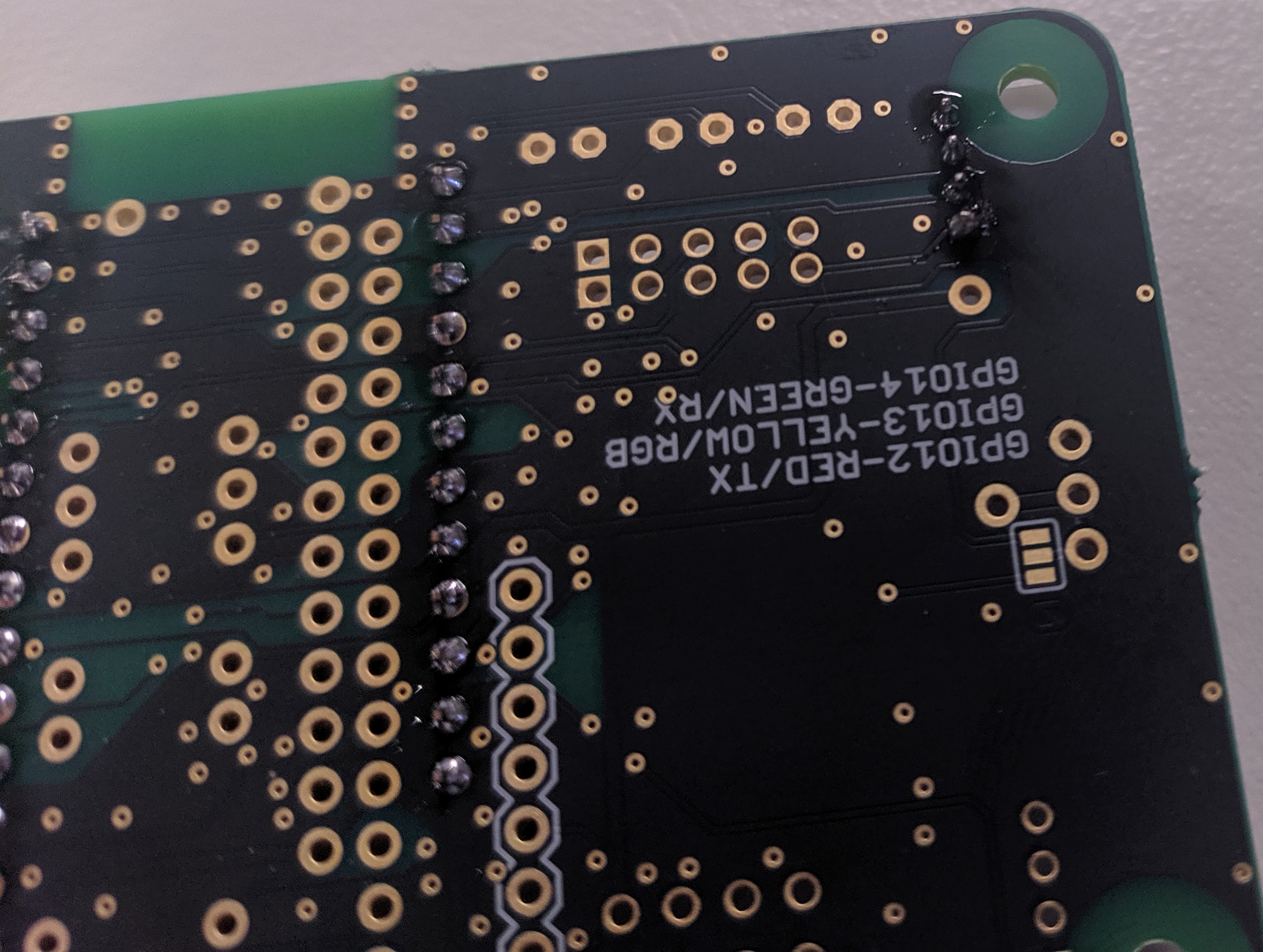

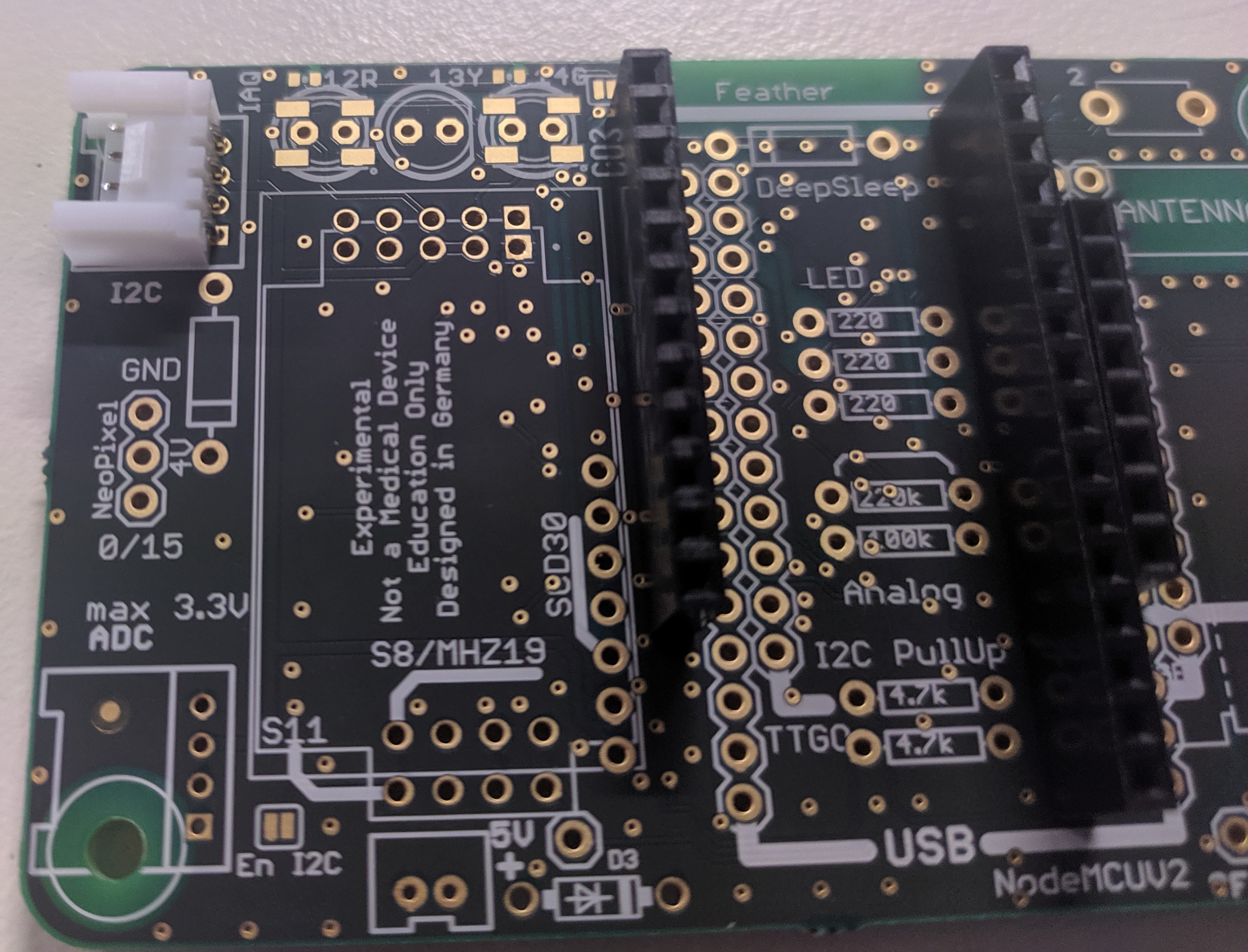

¶ 1.2 4-Pin Feinstaubsensor anschluss anlöten

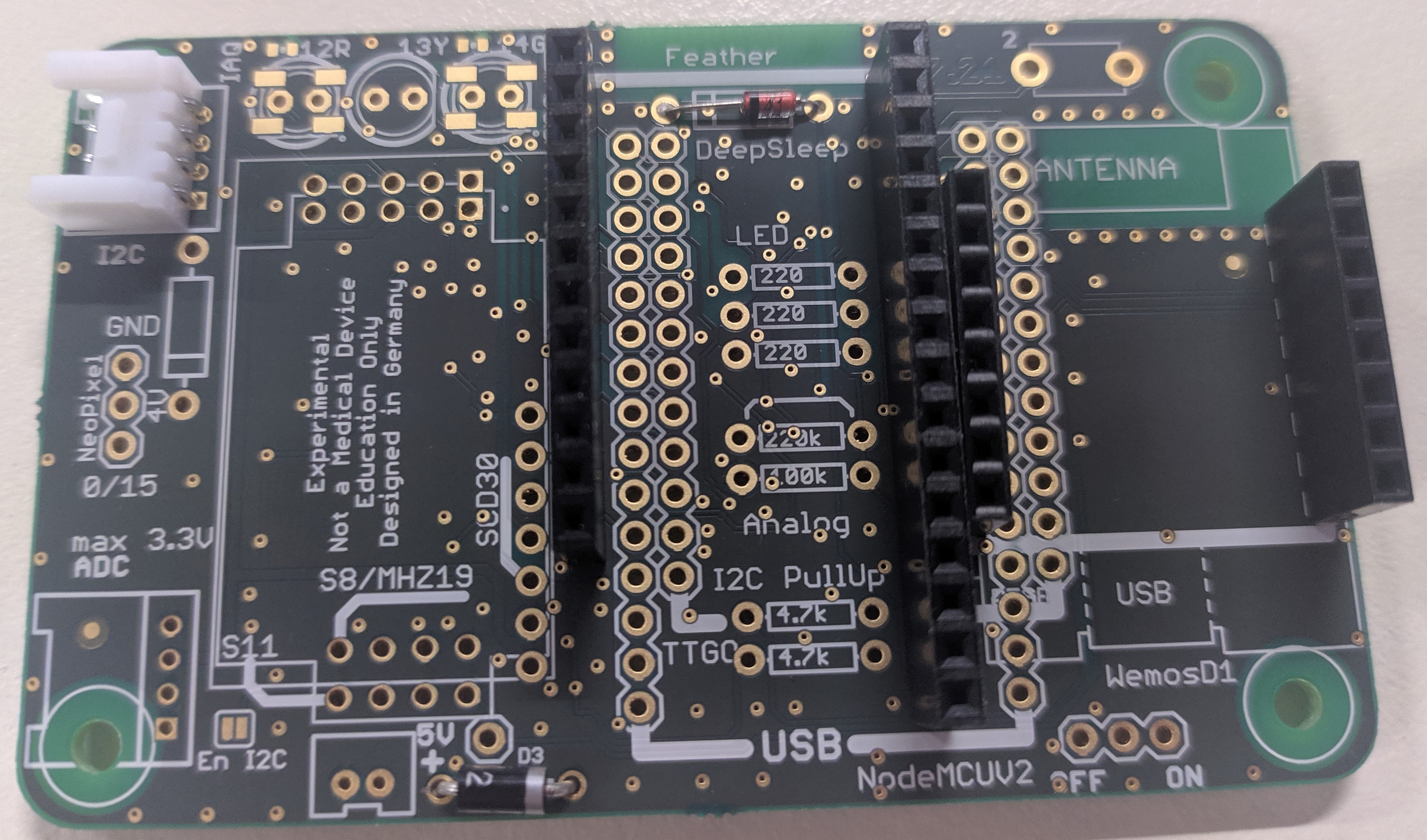

¶ 1.3 Dioden anlöten

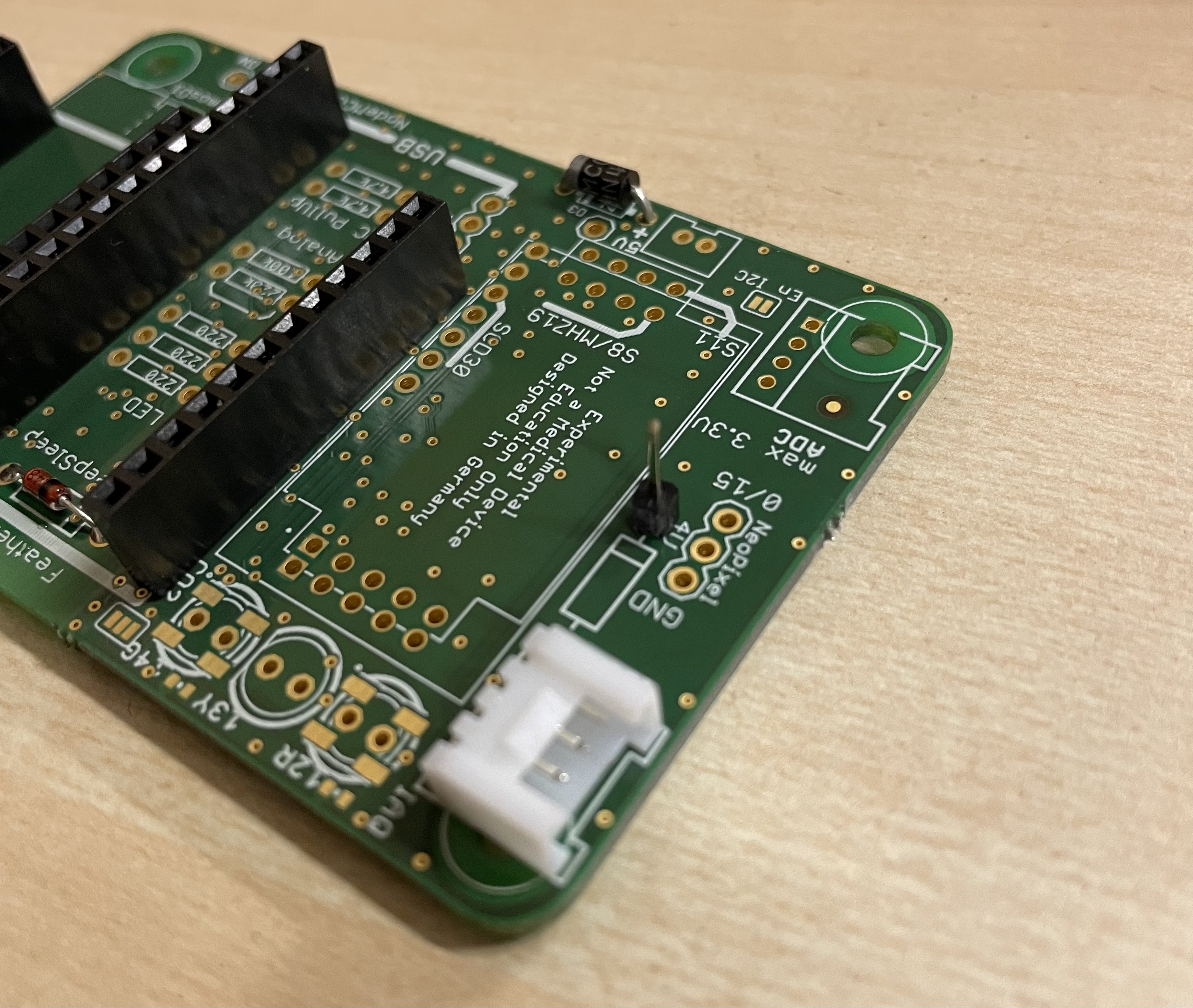

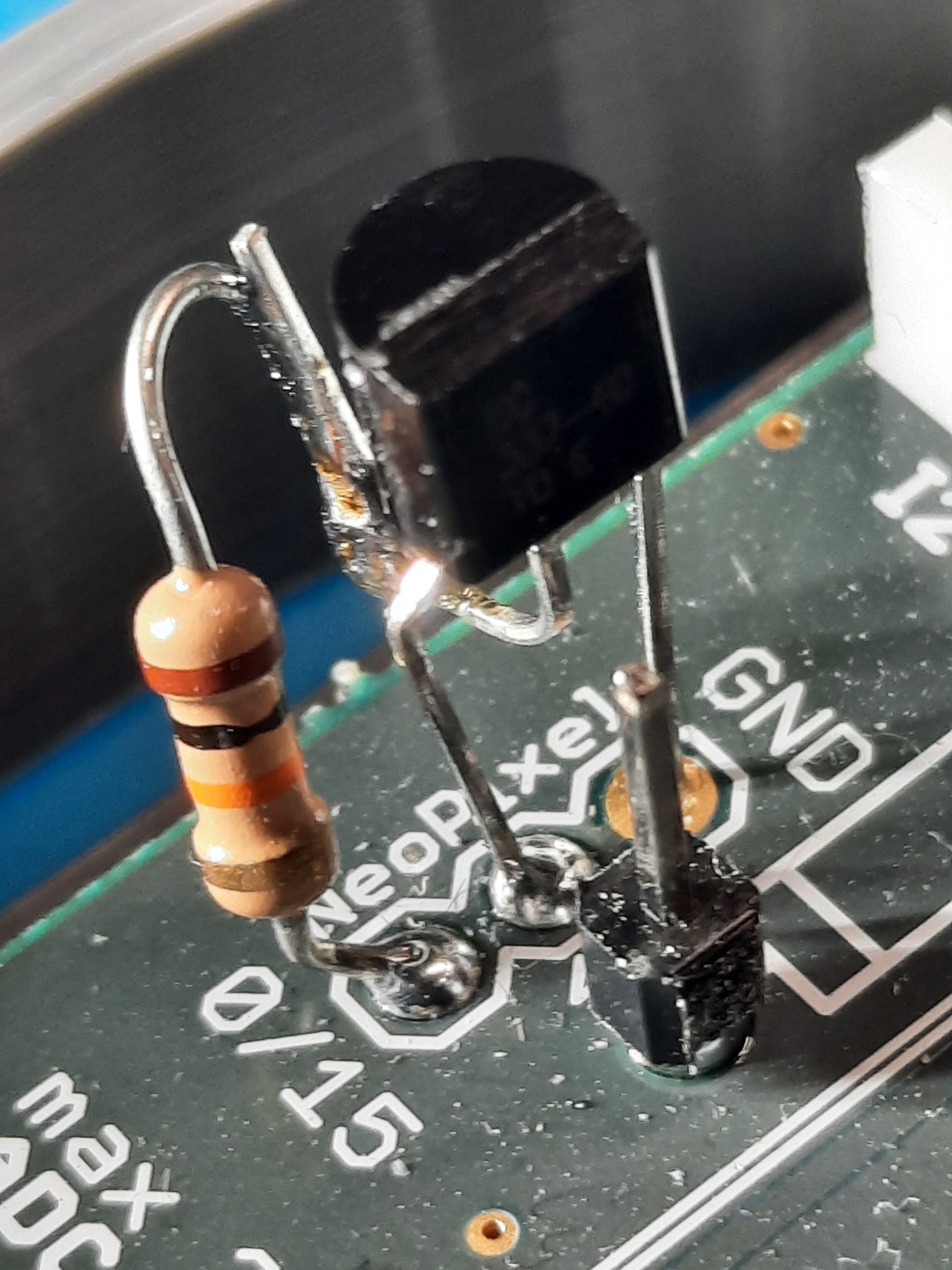

¶ 1.4 3-Pin header für sleep-pin vom Feinstaubsensor anlöten

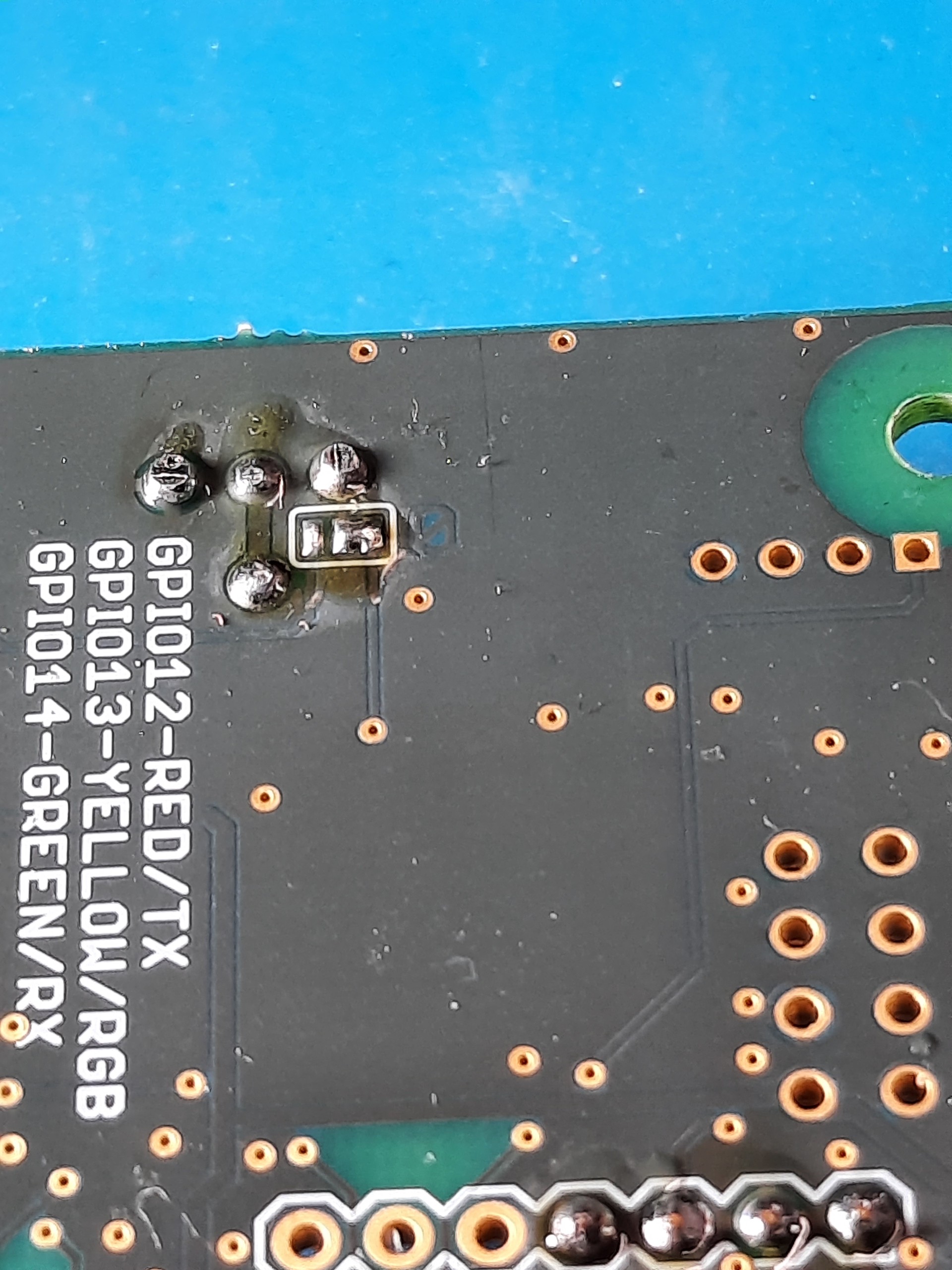

¶ 1.5 Lötbrücke setzen (von der Mitte zur 0-Seite)

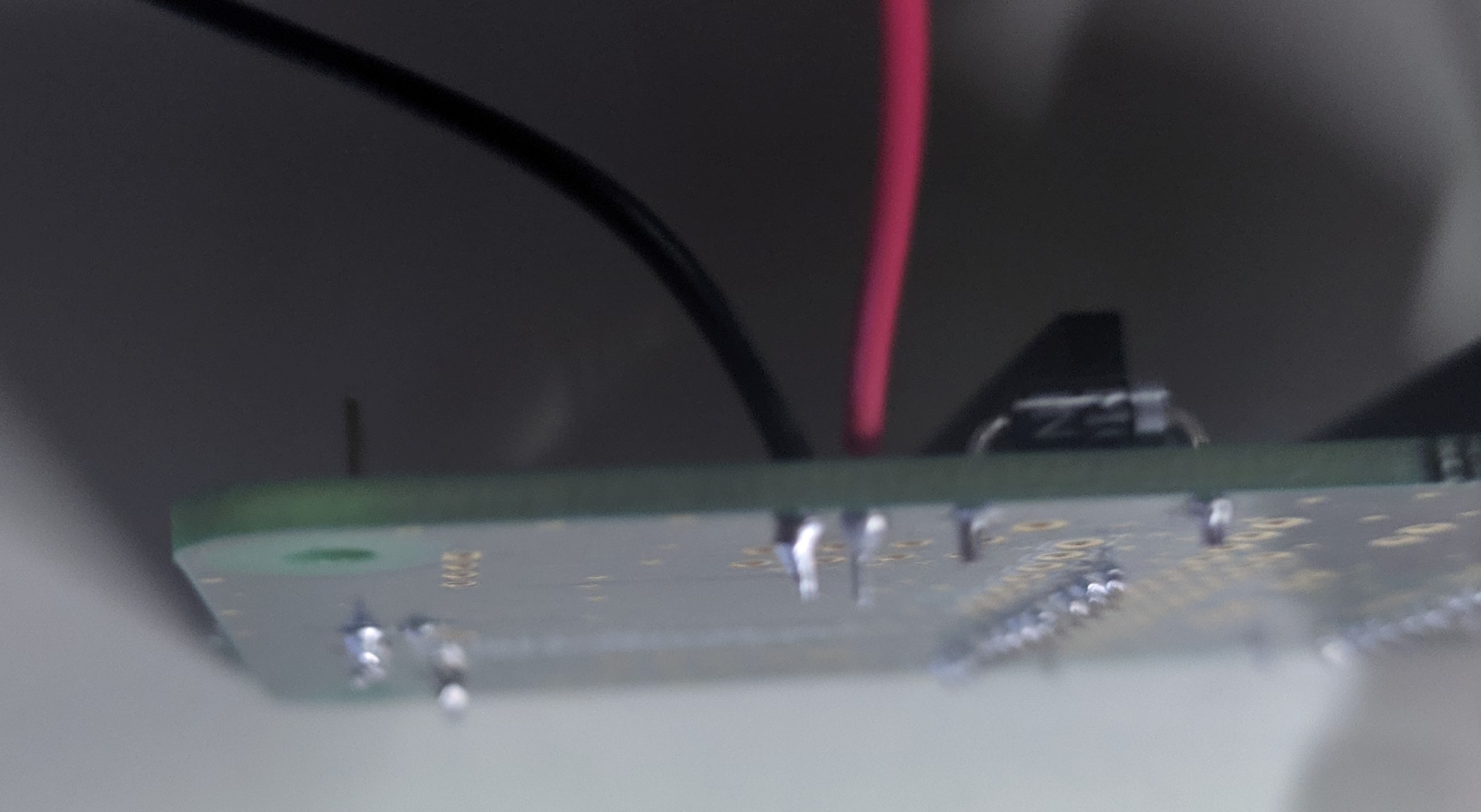

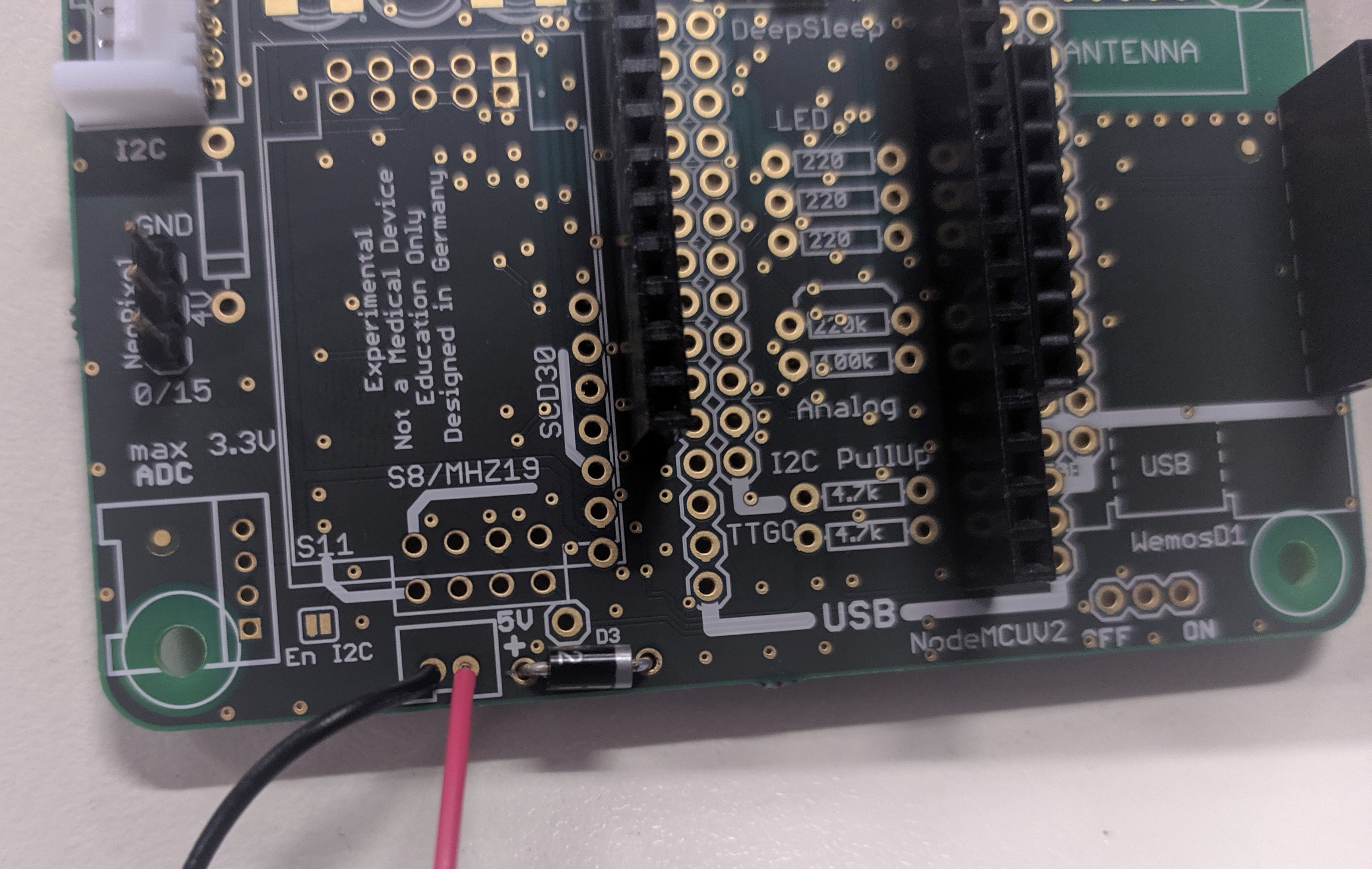

¶ 1.6 Batterieanschluss anlöten

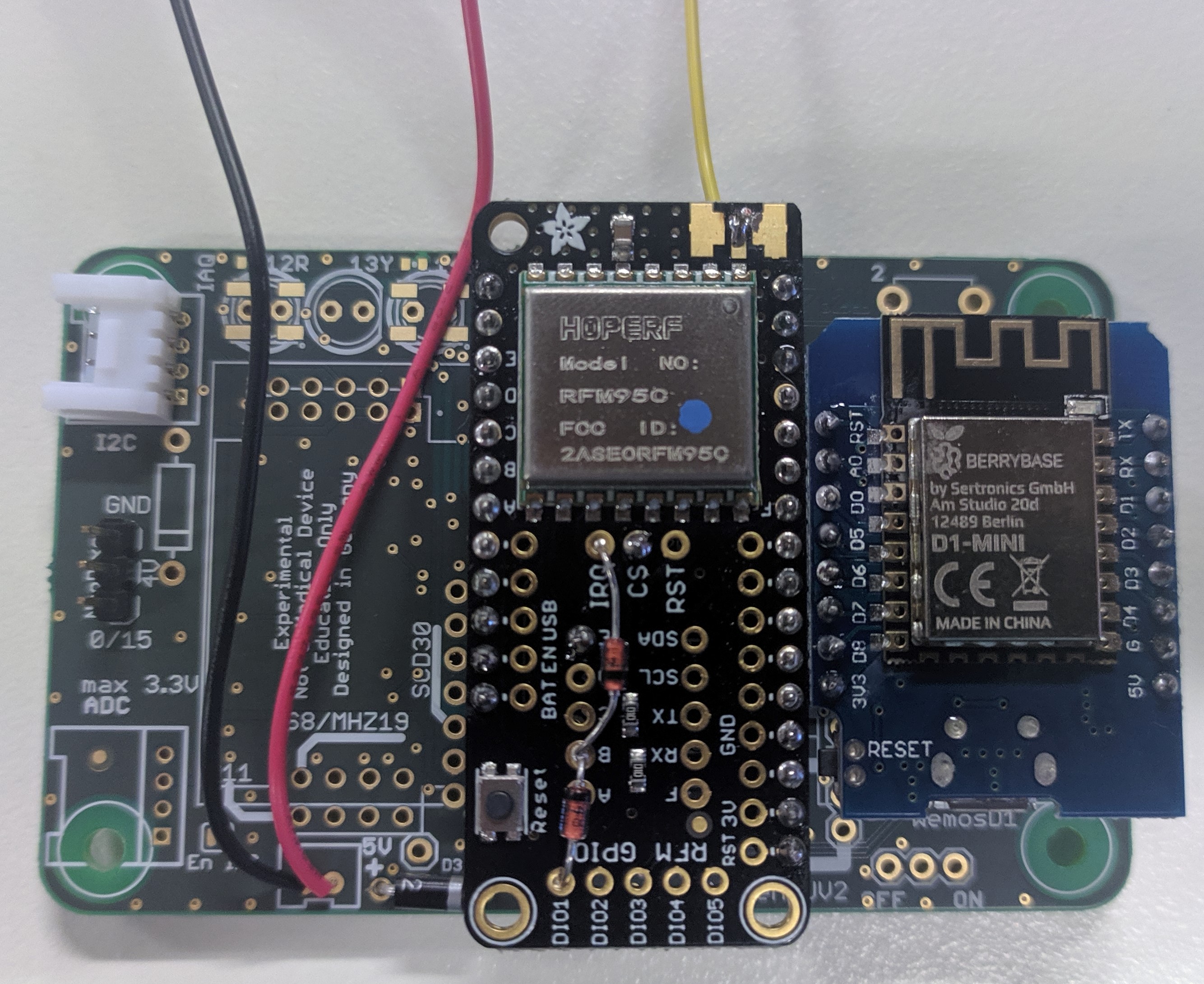

¶ 1.7 Boards auf Trägerplatine aufstecken

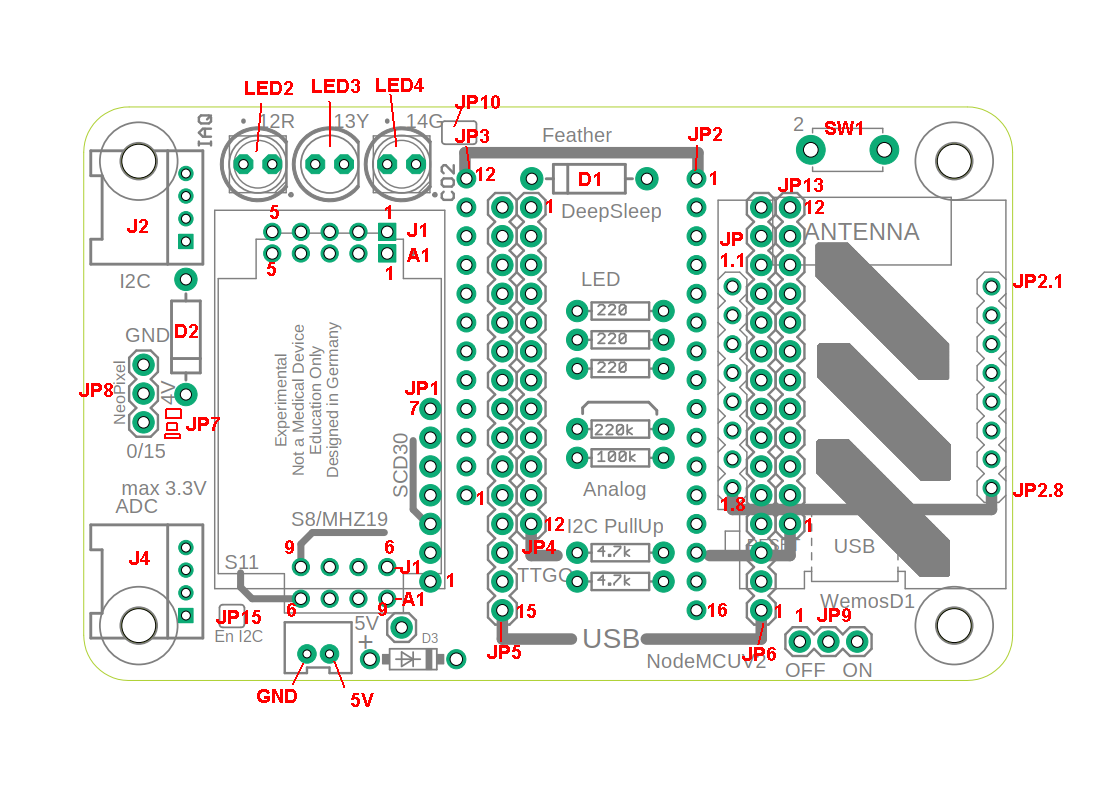

¶ 2. Trägerplatine (Octopus DIY) Referenz
Unser Octopus Board entsprecht im Wesentlichen dem Board für die tindie CO2-Ampel, lediglich die Spannungsversorgung wurde modifiziert (auf Kosten der BLE280 Pads).
Bestückung:
Schaltplan als PDF: Schaltplan
